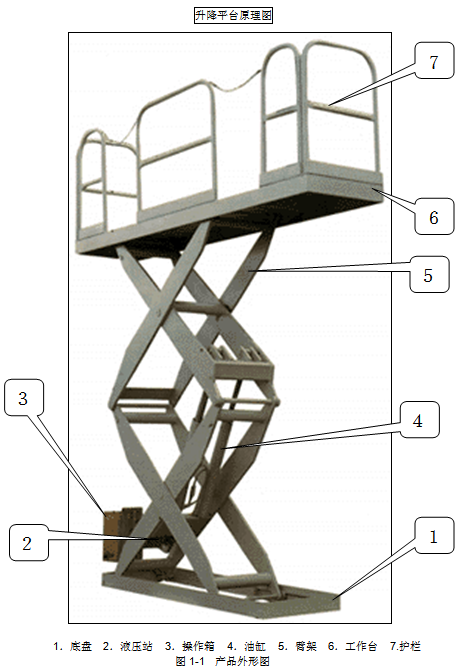

升降平台原理图

一、产品的主要用途:
本公司引进国外先进液压技术并结合自身多年生产设计经验生产的液压升降台具有可靠的安全性能和广泛的用途。其适用于厂房、工地、车站、码头、体育场馆、会堂等高大建筑的高空设备的搬运和装卸。

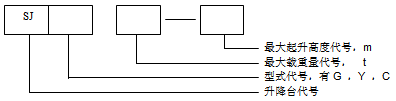

二、产品型式:
本机器的型号是SJG；名称：固定式液压升降平台：
固定式（代号为G）
移动式（代号为Y）
车载式（代号为C）

本厂的固定式液压升降平台（SJG）系列电机电压为220/380V，控制电压24V。以上型号可根据负载、升程、工作平台尺寸、动力装置等不同的组合，扩展为几十万种规格（主要按客户的需要定做）。

三、产品的主要结构和系统说明:
固定式液压升降平台一般有三个部件构成，即机械结构、液压系统、电气系统。

3.1`机械结构
升降机的机械结构一般由底座、臂架和工作台三部分组成。底座采用相应强度钢板焊接而成；臂架为剪叉铰链式垂直升降，采用高强度无缝矩形管制作，强度高外形美观；工作台按载重和客户要求采用钢板、槽钢和高强度无缝矩形管制作，并设有安全护栏和低压操纵屏，操作安全可靠。

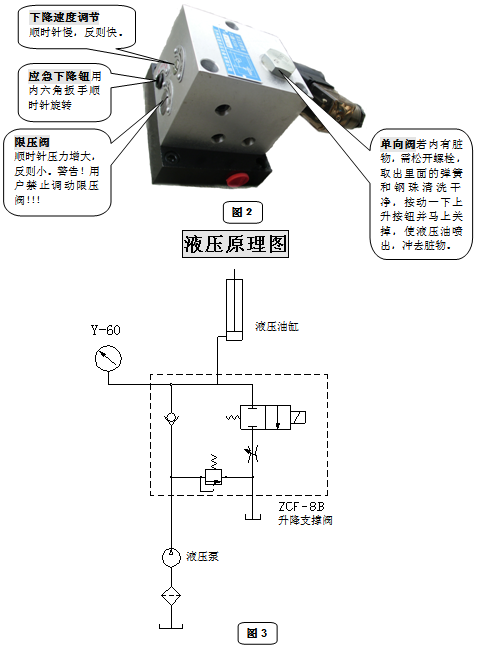

3.2液压系统说明
从油泵吸油，推动油缸中的活塞，顶升台面垂直上升，下降时，压力油在节流阀的监控下，通过电磁阀流回油箱。油缸过载时，油泵输出的压力油通过溢流阀（安全阀）直接流回油箱。根据实际情况和客户需要，可配置防裂装置。油管破裂时，防裂阀锁住油缸，工作台停止动作。油缸中的液压油通过应急电磁阀排出，工作台缓慢下降至地面。

3.3电气系统说明
用以驱动油泵的电动机，由断路器`限位开关等串联控制。电气控制方式根据不同用户的需求见技术附件。

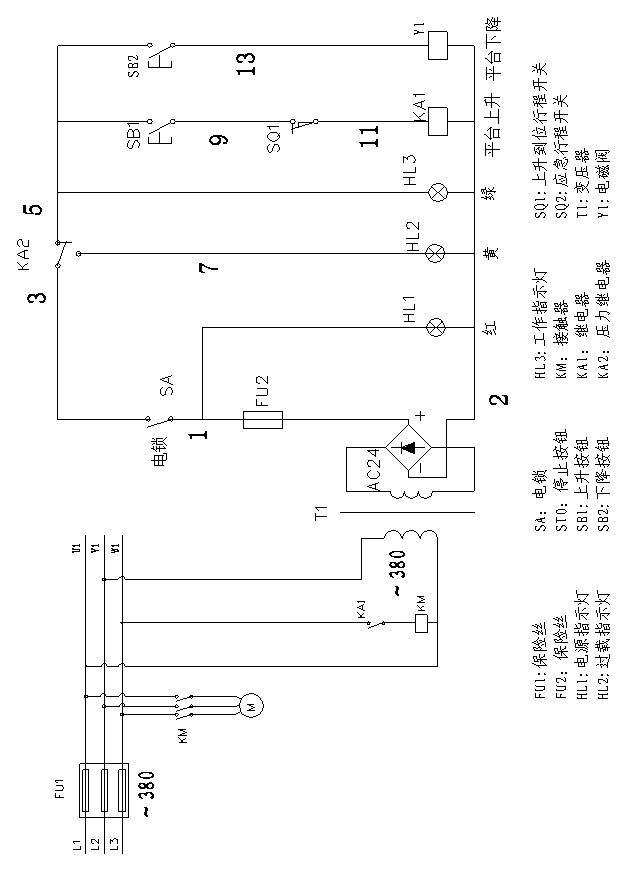

                                        380V起升电气原理图(自保控制)

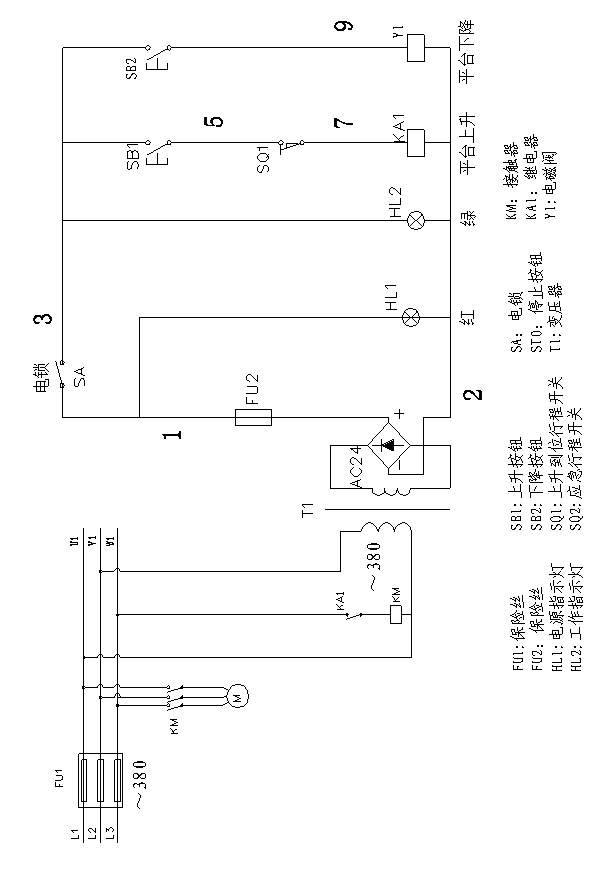

                                     380V起升电气原理图(点动控制)

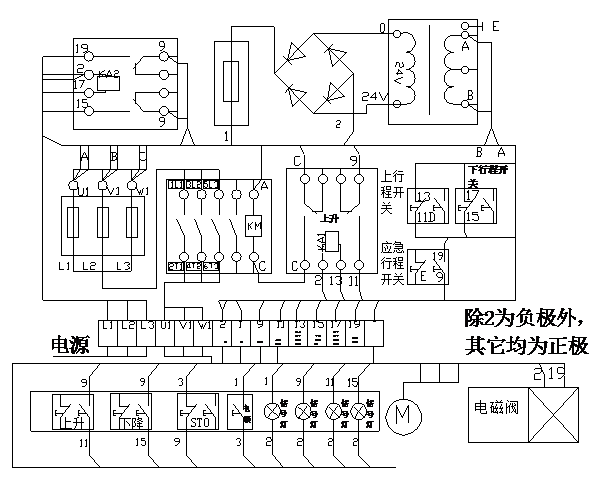

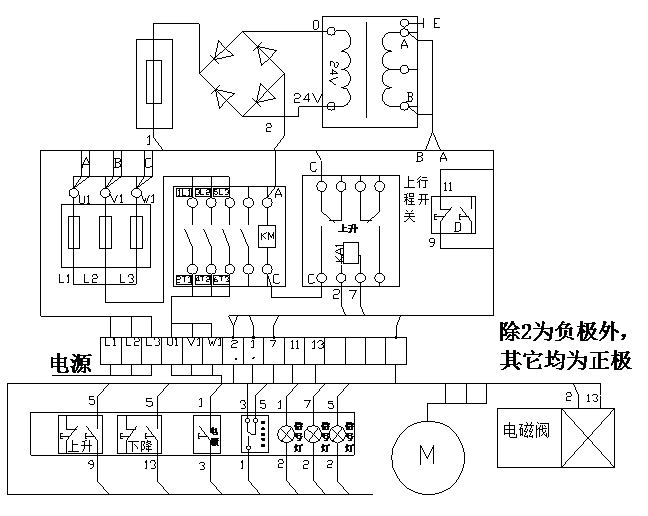

                                           380V接线原理图(点动控制)

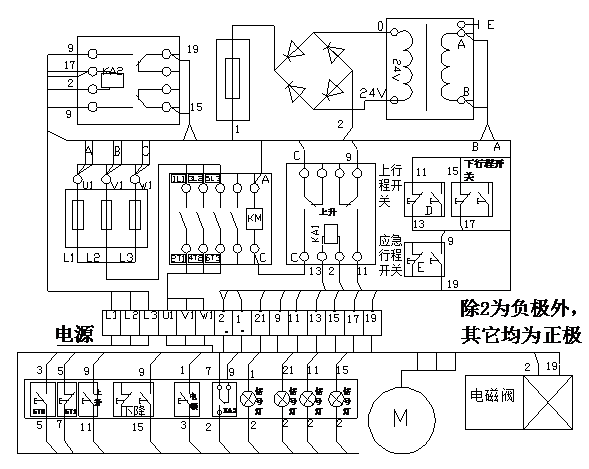

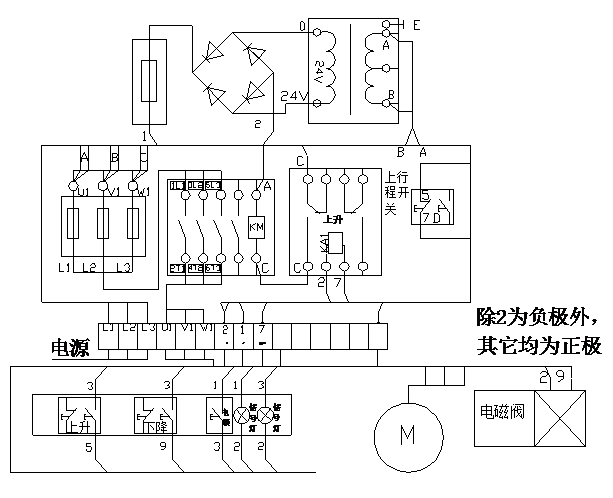

                                      380V接线原理图(自保控制)

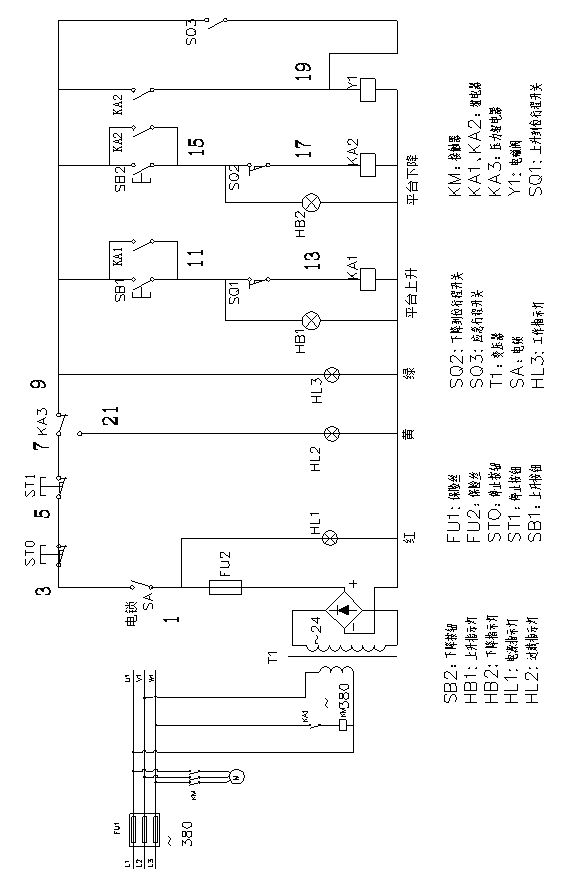

380V过载反馈原理图(自保控制)

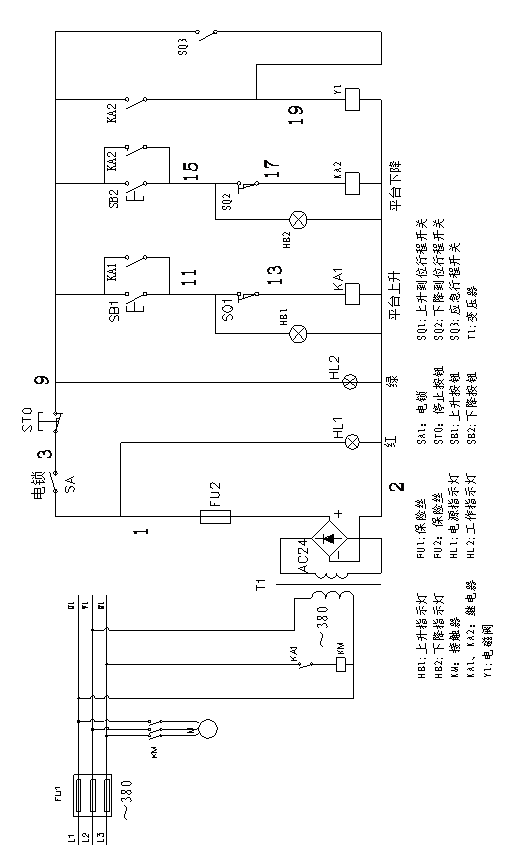

                                      380V过载反馈原理图(点动控制)



                                 380V过载反馈接线原理图(点动控制)



                                 380V过载反馈接线原理图(自保控制)
